Die Barcode-Etikettenschrift DataMatrix wird häufig zum Markieren kleiner Gegenstände verwendet. Es ist eine gute Wahl zum Faxen von Papier und Dokumenten mit Barcodes. Die Größe von Data Matrix Barcodes kann geändert werden. Die Zeichengröße für 2D-Barcodes kann so klein wie 2,5 mm sein, was die kleinste ist. DataMatrix bietet Datenkodierungsfunktionen mit hoher Dichte in einem quadratischen oder rechteckigen Muster. Das DataMatrix 2D-Barcode-Schriftsymbol gibt es in zwei Grundmustern.
Quadratmuster mit Größen von 10x10 bis 144x144 Modulen in gleichmäßigen Schritten.
Rechteckiges Muster mit einer Größe von 8x16 bis 16x48.
DataMatrix ist ein zweidimensionaler Barcode, der winzig klein ist und viele Informationen speichert. Ein DataMatrix-Symbol kann maximal 3.116 Zahlen aus dem gesamten 256-Byte-ASCII-Zeichensatz zusammen mit 2.335 alphanumerischen Zeichen enthalten, die eine Hersteller-ID, eine eindeutige Seriennummer und andere Informationen enthalten können
| Size and Encoding Capacity of DataMatrix Code |
| Encoding Data Capacity |
Numeric |
3116 Characters |
| Alphanumeric |
2335 Characters |
| ASCII |
127 Characters |
| Square Type |
Maximum size |
Minimum size |
| 144 x 144 Modules |
10 x 10 Modules |
| Rectangular Type |
Maximum size |
Minimum Size |
| 16 x 48 Modules |
8 x 16 Modules |
Verschiedene Produkte werden mit DataMatrix gekennzeichnet:
Für Branchen, die eine Komponentenkennzeichnung benötigen, wie Militär, Automobile, Mikroelektronik, Diagnosebedarf und frisches Obst und Gemüse, wurde DataMatrix entwickelt. Der DataMatrix-Barcode wurde vom internationalen Gesundheitssektor zum langfristig bevorzugten Barcode gewählt.
Die Software unterstützt 4 verschiedene DataMatrix-Codierungsmodi
Bei der Erstellung von DataMatrix-Barcodes verwendet die Software standardmäßig den Base256-Codierungsmodus. Ein Wechsel zur ASCII-Codierung kann zu einem kleineren Symbol führen, wenn die Entscheidung nur Text oder Zahlen codiert und die Größe ein Problem darstellt.
- Base256 – Fotos, erweiterte 8-Bit-Zeichen, numerische Werte und 8-Bit-Ganzzahlen können alle mit der Base256-Option codiert werden.
- TEXT- und C40-Modi sind einander ähnlich, mit dem einzigen Unterschied der Datenkodierung in Groß- und Kleinbuchstaben. TEXT codiert Ziffern und Kleinbuchstaben, während C40 Ziffern und Großbuchstaben codiert.
- ASCII - Mit diesem Modus kann DataMatrix zweistellige Zahlen (00/11), ASCII-Werte, erweiterte ASCII-Werte, Kleinbuchstaben, Großbuchstaben usw. codieren.
Beispiel einer DataMatrix-Barcode-Schriftart
Beispiel einer DataMatrix-Barcode-Schriftart, entworfen von DRPU Software.
Entwurfsverfahren:
Die DRPU-Software bietet zwei Möglichkeiten zum Entwerfen von Barcode-Etiketten, entweder mit der Methode Barcode-Einstellungen oder der Methode Barcode-Designansicht. Wir werden eine DataMatrix-Barcode-Schriftart mit dem Barcode Designing View-Prozess generieren.
➨ Barcode-Technologien und Schriftartauswahl : Klicken Sie auf das Barcode-Symbol, um es der Karte hinzuzufügen. Doppelklicken Sie auf den eingefügten Barcode, um die Barcode-Eigenschaften zu öffnen.
Wählen Sie Ihre Barcode-Technologie (Linear oder 2D) zusammen mit der gewünschten Schriftart (DataMatrix Font). Stellen Sie Barcode-Wert, Kopf- und Fußzeile ein und fahren Sie dann mit dem nächsten Bildschirm fort. Sie können auch den Kodierungsmodus (Komprimierungsmodus zum Kodieren von Daten) und den bevorzugten Modus (bestimmt die kleinste Symbolgröße) usw. nach Bedarf ändern.
➨ Größeneinstellungen: Um die X-Abmessung des Barcodes und verschiedene Ränder zu ändern, gehen Sie zur Registerkarte Größe.
➨ Kartenform und -abmessung angeben: Legen Sie Kartenform, Kartenname und -größe usw. fest, damit Ihr DataMatrix-Barcode hineinpasst.
Nachdem Sie Ihren Barcode entworfen haben, gehen Sie zur Symbolleiste und klicken Sie auf das Drucksymbol, um das Fenster mit den Druckeigenschaften zu öffnen. Wählen Sie einen der Druckmodi: Vordefinierter Etikettenmaterialmodus oder Manueller Modus.
➨Drucken im manuellen Modus: Im Manuellen Druckmodus müssen Sie alle erforderlichen Felder gemäß Ihren Anforderungen selbst festlegen. Um die Seiteneigenschaften zu ändern, klicken Sie auf die Schaltfläche Bearbeiten.
➨ Barcode-Etikettendruck: Thermodruck mit dem Zebra TLP2844-Drucker wird im obigen Screenshot gezeigt. Sie können jeden beliebigen Drucker auswählen.
➨ Drucken im Modus „Etikettenmaterial vordefinieren“: Nachdem Sie Ihren Designprozess abgeschlossen haben, können Sie auch den Druckmodus Etikettenmaterial vordefinieren auswählen.
Wählen Sie im Modus Etikettenmaterial vordefinieren das Etikettenprodukt und die Druckerdetails aus. Klicken Sie dann auf die Schaltfläche Drucken.

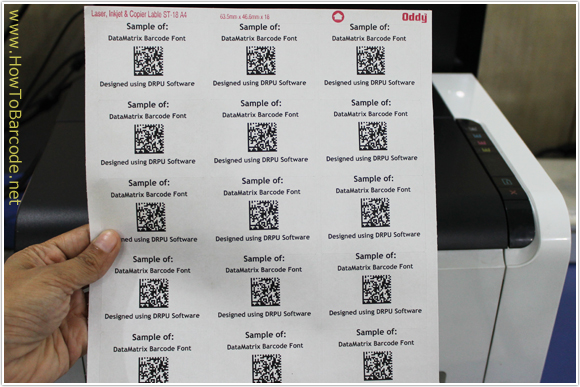

➨ Barcode-Druckprozess: Es wird ein Blatt mit DataMatrix-Barcode-Etikettenschrift angezeigt, das mit einem Laserdrucker gedruckt wird.
➨ Barcode-Etiketten-Scanvorgang: Die DataMatrix-Barcode-Etikettenschrift ist jetzt einsatzbereit. Es kann mit jedem 2D-Scanner gescannt werden.
